Geberit - Pneumatické ovládanie splachovania pisoáru typ 01, čierna 116.011.DW.5

Ovládanie splachovania pisoárov s pneumatickým ovládaním splachovania

• farba čierna RAL 9005
• k ručnému ovládaniu splachovania pisoárov
• pre inštalačné prvky Geberit pre pisoár s ovládaním spredu alebo zhora
• na montáž do súprav pre hrubú montáž pre ovládanie splachovania pisoárov Geberit (od roku výroby 2009)
• ovládacie tlačidlo s poistnou zátvorkou
• nastavenie doby splachovania so vzduchovými tryskami (pneumatické)
• nízka ovládacia sila
• malý zdvihový pohyb
• ovládanie splachovania pri uvoľnení ovládacieho tlačidla
• splachovacie množstvo je možné znížiť cez regulačnú skrutku súpravy pre hrubú montáž až na 0.5 l na spláchnutie
• skupina armatúr II podľa DIN 4109

Technické informácie

• tlak pri prietoku 100–800 kPa
• max. skúšobný tlak vody   1600 kPa
• max. skúšobný tlak vzduchu / inertného plynu 300 kPa
• relatívna vlhkosť vzduchu   < 100%
• max. teplota vody   30 °C
• ovládacia sila   < 12 N
• výpočtový prietok 0,11 l/s
• min. pretlak pre výpočtový prietok 100 kPa
• prietok pri tlaku 1 bar bez obmedzovača prietoku 0,3l/s
• prietok pri tlaku 1 bar s obmedzovačom prietoku 0,24 l/s
• doba preplachovania, rozsah nastavenia 4/8/12 s

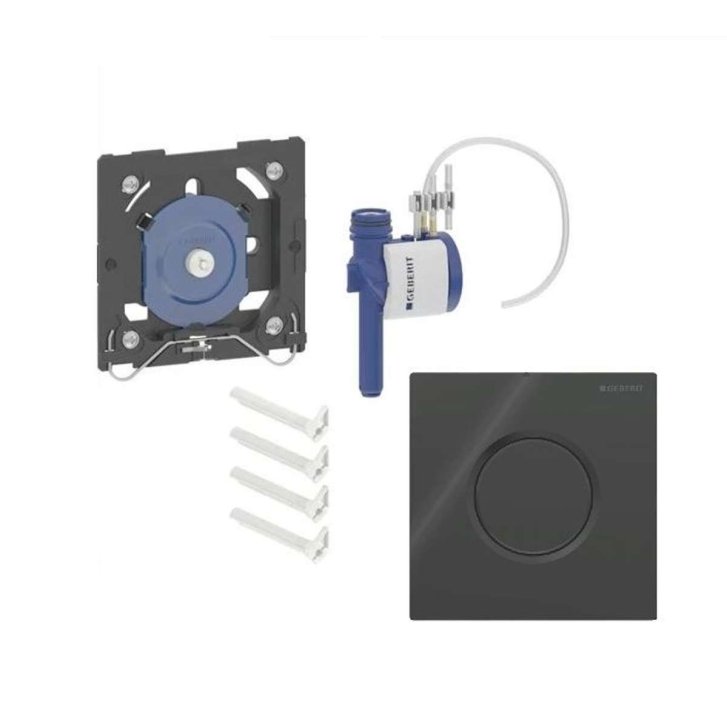

Rozsah dodávky

• ovládacie tlačidlo typ 01
• pneumatické spúšťanie splachovania, predmontované na upevňovacom rámiku
• pneumatický ventil
• upevňovací materiál

  ilustratívne foto
